用途及特点

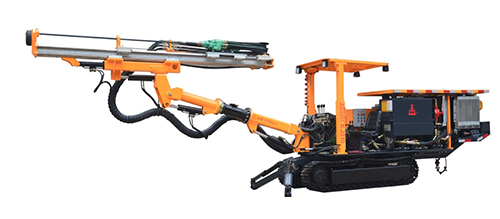

KJ210型全液压掘进钻车适用于中小断面巷道中进行硬岩矿山掘进工作，巷道断面15m2（宽4.2m×高3.6m），在此断面内满足施工要求任何角度和位置。
钻车配有支撑架，钻车工作时通过前支腿进行稳车，保证作业的稳定、可靠。
钻车液压系统具备完善的保护装置：凿岩完毕后凿岩机自动停止；防卡钎保护装置；低油位、油温过高、过滤器堵塞等各种故障报警保护装置。
各控制按钮和操纵阀集中安装，便于操作。
凿岩机钻臂升降平稳，回转灵活，钻孔定位准确。
整车布置合理，各维修保养部位均受到良好保护，同时易于维护保养。
高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度，降低钎具消耗并提高设备的安好率。
一系列自动功能有助于司机集中精力安全、快速、准确地钻进。
可靠的万向大臂具有最佳断面覆盖形状，推进梁360°翻转便于快速方便地实现钻孔定位。
可选配增加柴油机动力站，方便钻车转场；柴油机动力站采用模块化设计，方便组装拆卸。
KJ210型全液压掘进钻车主要技术参数主要技术参数
外形尺寸与重量 |
钻进系统 |
||
长度 |
8600㎜ |
凿岩机 |
HC50/R38 |
宽度 |
1200㎜ |
冲击功率 |
13kW |
高度 |
1780㎜ |
冲击压力 |
130bar |
重量 |
约6200㎏ |
最大回转压力 |
150bar |
行驶速度（水平） |
2㎞/h |
频率 |
62Hz |
最大爬坡能力 |
20° |
扭矩 |
325Nm |
安全防护 |
孔径 |
Φ38-76㎜ |
|
噪音水平 |
＜100dB(A) |
推进梁翻转 |
360° |
可升降安全顶棚 |
符合防滚翻防落石要求 |
推进梁补偿行程 |
1200㎜ |
风水路系统 |
钻孔深度 |
2100㎜ |
|
空压机 |
1×JN5 |
钻臂型号 |
K10 |
排量 |
0.5m3/min |
|
|
压力 |
8bar |
电动液压泵站 |
|
钎尾润滑装置 |
电磁润滑泵 |
电动机 |
45kW三相电机 |
润滑耗气量 |
0.3 m3/min |
冲击/推进/钻臂 |
轴向变量柱塞泵 |
润滑耗油量 |
180-250g/h |
回转 |
齿轮泵 |
水泵 |
1×CR3 |
过滤精度 |
10μ |
功率 |
1.5kW |
液压油箱 |
240L |
水泵排量 |
3m3/h |
液压冷却器 |
水冷却器 |
底盘 |
工作电压 |
380V |
|
底盘型号 |
KJ210.6履带底盘 |
频率 |
50Hz |
传动系统 |
驱动马达+减速器 |
启动方式 |
星-三角 |
工作状态稳车方式 |
前支腿稳车 |
推荐电缆规格 |
3×35+1×16 |
辅助稳车 |
液压铰车 |
|
|
选装动力站柴油机 |
YC2108 |
|
|

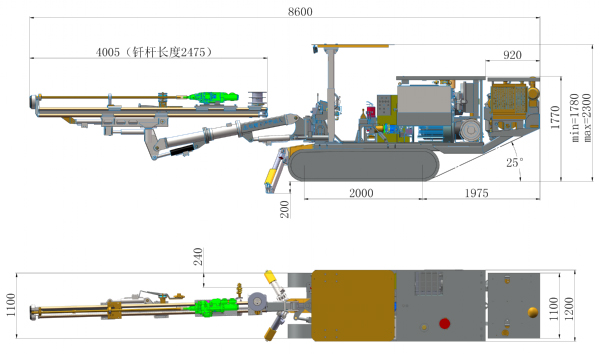

外形尺寸（含选配辅助动力站）
断面示意
